모듈러 AHU

Modular AHU 개요

Modular AHU는 AHU의 설계, 설치, 사용, 유지 관리, 서비스 까지 모든 과정에서 고객 가치를 지향한 진보된 기술력을 집약시킨 제품 입니다.

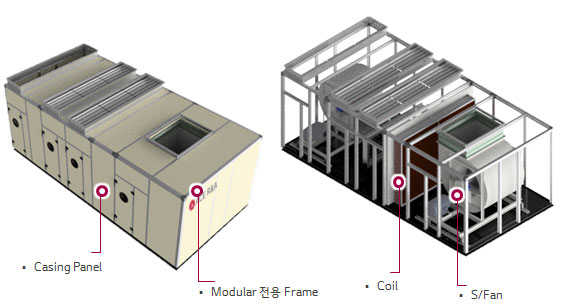

Modular 전용 Aluminum Frame

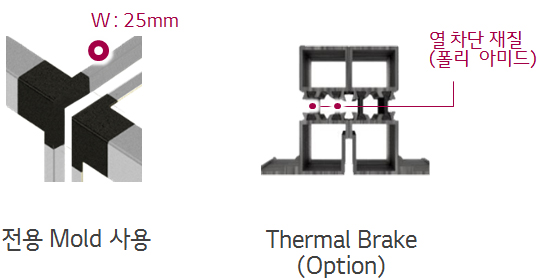

Modular 전용 부품으로 외관이 미려하며 열전도에 의한 결로를 방지하는 구조 ( thermal brake ) 적용 및 , 두께 25mm 적용으로 compact 구현.

Φ 9.52 Tube 냉, 난방 Coil

신규 개발 Coil로 기존 Φ15.88 코일 대비 냉방능력, 공기압 손실, 수압 손실 개선으로 에너지 절감 실현

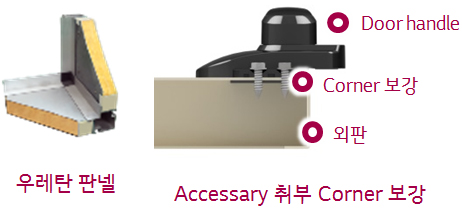

친환경 우레탄 발포 Panel

열전도율 0.02kcal/mh℃ 의 성능이 보장되는 친환경 우레탄 발포 (사이클로 펜탄) 판넬
외판을 PCM 강판 (0.5mm) 을 사용하여 우수한 내식성을 가지며 accessary 부착면은 Double plate 구조로 강도를 유지 한다.

고효율 Air-Foil Fan

Pittsburg Seam 공법으로 Casing 하우징을 제작하여 높은 기밀성 및 안전성을 갖춘다.
Side Frame 및 Base frame 은 형강으로 용접 후 도장하여 고속 회전에서도 견고하게 지지 할 수 있다.

특장점

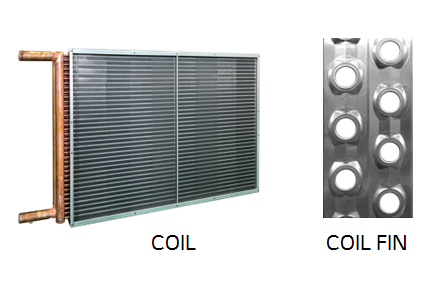

Ø9.52 TUBE COIL

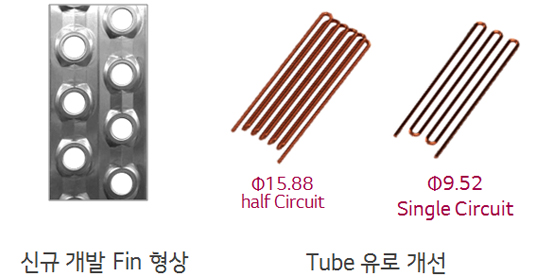

Ø9.52 TUBE를 사용한 고효율 COIL
유체 역학적으로 Fin 형상, 간격 배열을 개선하여 냉방능력 향상
Fin 형상 개선 후 공기압 손실률 감소로, 풍량 증가, 정압 감소 효과 우수
Coil Tube Circuit 변경으로 인한, 코일수압감소 펌프 동력 절감 효과
Tube와 Fin이 최대 성능을 발휘할 수 있도록 배열

HIGH EFFICIENCY FAN

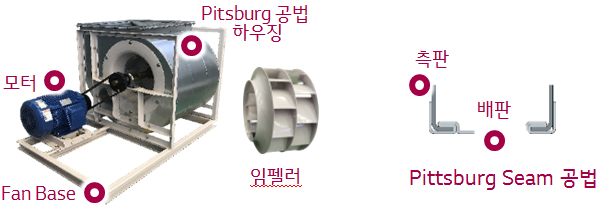

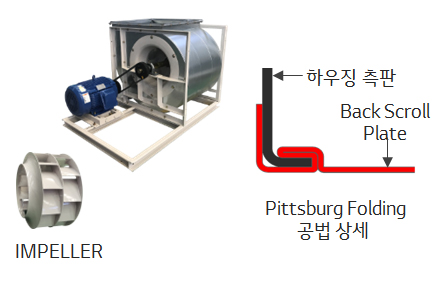

P SERIES FAN은 용접없는 친환경 Pittsburg Seaming 공법으로 Housing을 제작하여 높은 기밀성과 안전성을 갖춘다.
최적의 임펠러, 블레이드 개발을 통해 FAN의 중량을 감소시키고 효율 증대, 조립방법 개선을 통해 유지보수의 편의성을 제공한다.
AMCA 인증 / 고효율 인증 취득

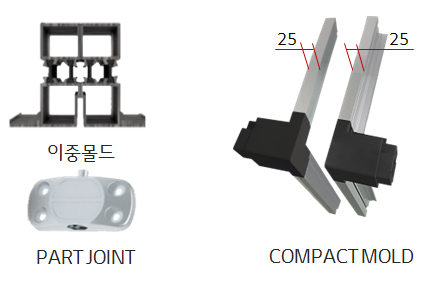

COMPACT JOINT MOLD (25+25)

자체 개발된 COMPACT MOLD를 적용하여 중량을 경량화하고 외관이 미려하며 각 모듈의 조립이 편리하다.
Thernal Breaker 구조로 결로방지
외부 조립형 Part Joint Type
내부조립으로 조립성 향상과 장비 디자인을 고려한 PART JOINT

URETHANE FOAM CASING

URETHANE PANEL CASING PCM 0.5t Urethane 50t GI 0.5t
친환경적 사이클로펜탄을 적용하고, 고압축강도, 단열성능을 보장한다.

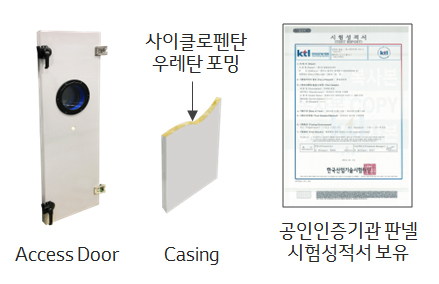

공인인증기관 케이싱 압축강도 시험성적서 보유
공조기 운전시 Air Leak가 없는 Air Tight Type Access Door 적용

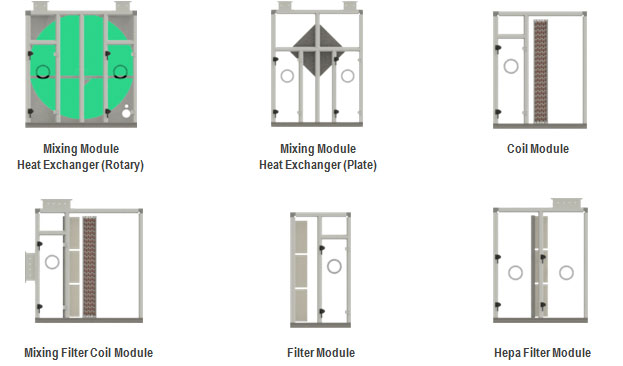

모듈 조합

Standard Module

Assembled Module

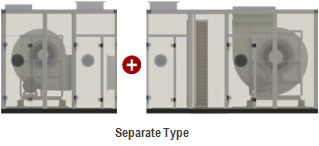

Two Parts Module

Option Module

제품 사양표

모듈형 공조기 표준 사양

모델명				57S	85S	85H	113H	113S	113W	170H	170S
풍량	급기	표준 풍량	㎥/h	3396	5094	5094	6792	6792	6792	10188	10188
		표준 풍량	㎥/min	57	85	85	113	113	113	170	170
		정압	mmAq	60	75	75	80	80	80	80	80
	환기	표준 풍량	㎥/h	2700	4020	4020	5400	5400	5400	8100	8100
		표준 풍량	㎥/min	45	67	67	90	90	90	135	135
		정압	mmAq	40	40	40	40	40	40	40	40
송풍기	급기(Airfoil fan)	사양	AF x EA	315 x 1	315 x 1	315 x 1	315 x 1	315 x 1	315 x 1	400 x 1	400 x 1
	급기(Airfoil fan)	전동기	kW x EA	1.5 x 1	2.2 x 1	2.2 x 1	3.7 x 1	3.7 x 1	3.7 x 1	5.5 x 1	5.5 x 1
	환기(Sirocco fan)	사양	SF x EA	315 x 1	315 x 1	315 x 1	315 x 1	315 x 1	315 x 1	355 x 1	355 x 1
	환기(Sirocco fan)	전동기	kW x EA	1.5 x 1	1.5 x 1	1.5 x 1	2.2 x 1	2.2 x 1	2.2 x 1	3.7 x 1	3.7 x 1
코일능력	냉방능력	열량	kcal/hr	24,000	36,000	36,000	47,000	47,000	47,000	71,000	71,000
	난방능력	열량	kcal/hr	28,000	42,000	42,000	56,000	56,000	56,000	84,000	84,000
	치수	Tube ф9.52	Pass x L x EA	26(660) x 550 x 1	26(660) x 800 x 1	38(965) x 550 x 1	50(1270) x 550 x 1	36(914) x 800 x 1	26(660) x 1050 x 1	50(1270) x 800 x 1	38(965) x 1050 x 1
필터	Pre	표준적용품	효율,%	AFI(중량법) 82%
	Medium	표준적용품	효율,%	NBS(비색법) 85%
	배열		단 x 열	1 x 1	1 x 1.5	1.5 x 1	2 x 1	1.5 x 1.5	1 x 2	2 x 1.5	1.5 x 2
	610 x 610		EA	1	1	1	2	1	2	2	2
	305 x 610		EA	-	1	1	-	2	-	2	2
접속 환경	드레인 관경		A	40A

모델명				226S	283H	283S	340H	340S	340W	425H	425S
풍량	급기	표준 풍량	㎥/h	13584	16980	16980	20376	20376	20376	25470	25470
		표준 풍량	㎥/min	226	283	283	340	340	340	425	425
		정압	mmAq	80	85	85	85	85	85	90	90
	환기	표준 풍량	㎥/h	10860	13560	13560	16260	16260	16260	20340	20340
		표준 풍량	㎥/min	181	226	226	271	271	271	339	339
		정압	mmAq	45	45	45	45	45	45	45	45
송풍기	급기(Airfoil fan)	사양	AF x EA	450 x 1	500 x 1	500 x 1	560 x 1	560 x 1	560 x 1	630 x 1	630 x 1
	급기(Airfoil fan)	전동기	kW x EA	7.5 x 1	7.5 x 1	7.5 x 1	11.0 x 1	11.0 x 1	11.0 x 1	11.0 x 1	11.0 x 1
	환기(Sirocco fan)	사양	SF x EA	400 x 1	450 x 1	450 x 1	500 x 1	500 x 1	500 x 1	560 x 1	560 x 1
	환기(Sirocco fan)	전동기	kW x EA	5.5 x 1	5.5 x 1	5.5 x 1	7.5 x 1	7.5 x 1	7.5 x 1	7.5 x 1	7.5 x 1
코일능력	냉방능력	열량	kcal/hr	94,000	117,000	117,000	141,000	141,000	141,000	176,000	176,000
	난방능력	열량	kcal/hr	111,000	139,000	139,000	167,000	167,000	167,000	208,000	208,000
	치수	Tube ф9.52	Pass x L x EA	50(1270) x 1100 x 1	62(1575) x 1100 x 1	50(1270) x 1400 x 1	72(1829) x 1200 x 1	62(1575) x 1350 x 1	50(1270) x 1700 x 1	36(914) x 1450 x 2	60(1524) x 1750 x 1
필터	Pre	표준적용품	효율,%	AFI(중량법) 82%
	Medium	표준적용품	효율,%	NBS(비색법) 85%
	배열		단 x 열	2 x 2	2.5 x 2	2 x 2.5	3 x 2	2.5 x 2.5	2 x 3	3 x 2.5	2.5 x 3
	610 x 610		EA	4	4	4	6	4	6	6	6
	305 x 610		EA	-	2	2	-	4	-	3	3
접속 환경	드레인 관경		A	40A

모델명				509S	594H	594S	679H	679S	679W	792H	792S
풍량	급기	표준	㎥/h	30564	35658	35658	40752	40752	40752	47544	47544
		풍량	㎥/min	509	594	594	679	679	679	792	792
		정압	mmAq	90	90	90	90	90	90	100	100
	환기	표준	㎥/h	24420	28500	28500	32580	32580	32580	37980	37980
		풍량	㎥/min	407	475	475	543	543	543	633	633
		정압	mmAq	45	45	45	45	45	45	50	50
송풍기	급기(Airfoil fan)	사양	AF x EA	710 x 1	710 x 1	710 x 1	800 x 1	800 x 1	800 x 1	900 x 1	900 x 1
	급기(Airfoil fan)	전동기	kW x EA	15.0 x 1	18.5 x 1	18.5 x 1	18.5 x 1	18.5 x 1	18.5 x 1	22.0 x 1	22.0 x 1
	환기(Sirocco fan)	사양	SF x EA	630 x 1	630 x 1	630 x 1	710 x 1	710 x 1	710 x 1	800 x 1	800 x 1
	환기(Sirocco fan)	전동기	kW x EA	11.0 x 1	15.0 x 1	15.0 x 1	15.0 x 1	15.0 x 1	15.0 x 1	18.5 x 1	18.5 x 1
코일능력	냉방능력	열량	kcal/hr	210,000	245,000	245,000	280,000	280,000	280,000	327,000	327,000
	난방능력	열량	kcal/hr	249,000	291,000	291,000	333,000	333,000	333,000	388,000	388,000
	치수	Tube ф9.52	Pass x L x EA	36(914) x 1700 x 2	42(1067) x 1750 x 2	36(914) x 2000 x 2	44(1118) x 1850 x 2	38(965) x 2100 x 2	72(1829) x 2300 x 2	48(1219) x 2100 x 2	42(1067) x 2350 x 2
필터	Pre	표준 적용품	효율,%	AFI(중량법) 82%
	Medium	표준 적용품	효율,%	NBS(비색법) 85%
	배열		단 x 열	3 x 3	3.5 x 3	3 x 3.5	4 x 3	3.5 x 3.5	3 x 4	4 x 3.5	3.5 x 4
	610 x 610		EA	9	9	9	12	9	12	12	12
	305 x 610		EA	-	3	3	-	6	-	4	4
접속 환경	드레인 관경		A	40A

모델명				906S	1019H	1019S	1132H	1132S	1132W	1274H	1274S	1415S
풍량	급기	표준	㎥/h	54336	61128	61128	67920	67920	67920	76410	76410	84900
		풍량	㎥/min	906	1019	1019	1132	1132	1132	1274	1274	1415
		정압	mmAq	100	105	105	105	105	105	110	110	110
	환기	표준	㎥/h	43440	48900	48900	54300	54300	54300	61080	61080	67920
		풍량	㎥/min	724	815	815	905	905	905	1018	1018	1132
		정압	mmAq	50	50	50	50	50	50	55	55	55
송풍기	급기(Airfoil fan)	사양	AF x EA	900 x 1	1000 x 1	1000 x 1	1000 x 1	1000 x 1	1000 x 1	1000 x 1	1000 x 1	1000 x 1
	급기(Airfoil fan)	전동기	kW x EA	30.0 x 1	30.0 x 1	30.0 x 1	37.0 x 1	37.0 x 1	37.0 x 1	45.0 x 1	45.0 x 1	55.0 x 1
	환기(Sirocco fan)	사양	SF x EA	800 x 1	900 x 1	900 x 1	900 x 1	900 x 1	900 x 1	1000 x 1	1000 x 1	1000 x 1
	환기(Sirocco fan)	전동기	kW x EA	22.0 x 1	22.0 x 1	22.0 x 1	30.0 x 1	30.0 x 1	30.0 x 1	37.0 x 1	37.0 x 1	45.0 x 1
코일능력	냉방능력	열량	kcal/hr	374,000	420,000	420,000	467,000	467,000	467,000	525,000	525,000	583,000
	난방능력	열량	kcal/hr	444,000	499,000	499,000	554,000	554,000	554,000	624,000	624,000	692,000
	치수	Tube ф9.52	Pass x L x EA	48(1219) x 2400 x 2	50(1270) x 2400 x 2	48(1219) x 2600 x 2	56(1442) x 2400 x 2	50(1270) x 2700 x 2	48(1219) x 2850 x 2	56(1422) x 2700 x 2	54(1372) x 2850 x 2	60(1524) x 2850 x 2
필터	Pre	표준 적용품	효율,%	AFI(중량법) 82%
	Medium	표준 적용품	효율,%	NBS(비색법) 85%
	배열		단 x 열	4 x 4	4.5 x 4	4 x 4.5	5 x 4	4.5 x 4.5	4 x 5	5 x 4.5	4.5 x 5	5 x 5
	610 x 610		EA	16	16	16	20	16	20	20	20	25
	305 x 610		EA	-	4	4	-	8	-	5	5	-
접속 환경	드레인 관경		A	40A

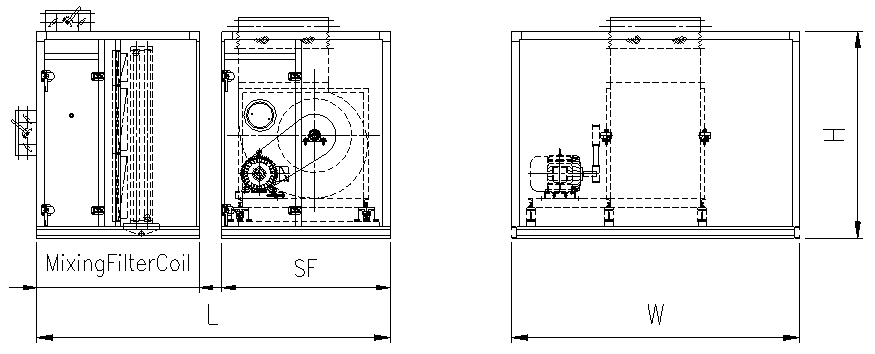

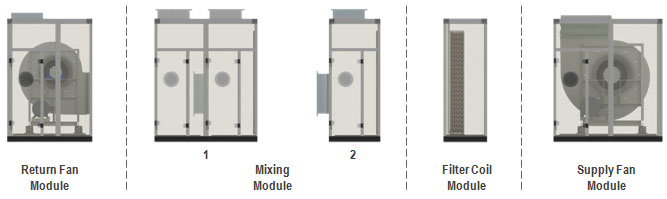

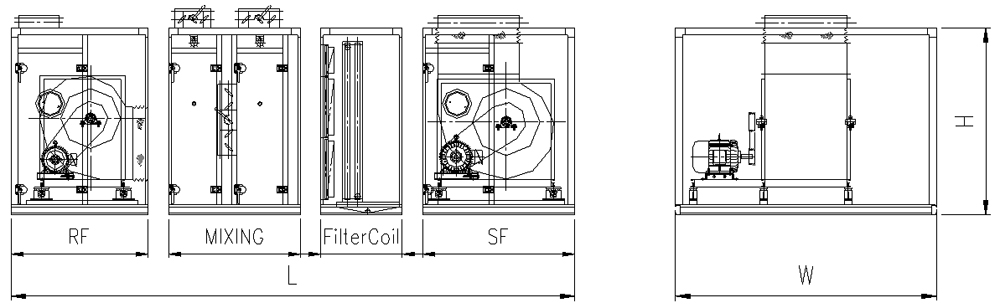

모듈형 공조기 표준 사이즈 (수평형 - 리턴팬 내장형)

구분	AHU(수평형 ,리턴팬내장)
구분	RF	MIXING	FilterCoil	SF	W	H	L
57S	1200	1000	750	1200	950	1050	4150
85S	1200	1000	750	1200	1200	1050	4150
85H	1200	1000	750	1200	950	1250	4150
113H	1200	1000	750	1200	950	1550	4150
113S	1200	1000	750	1200	1200	1250	4150
113W	1200	1000	750	1200	1450	1050	4150
170H	1300	1050	800	1400	1200	1550	4550
170S	1300	1000	800	1400	1450	1250	4500
226S	1400	1050	800	1500	1500	1550	4750
283H	1500	1200	800	1650	1500	1900	5150
283S	1150	1090	800	1250	1800	1550	4290
340H	1650	1250	800	1750	1600	2150	5450
340S	1250	1200	800	1750	1750	1900	5000
340W	1250	1200	800	1350	2100	1550	4600
425H	1750	1350	850	1900	1850	2150	5850
425S	1350	1300	850	1500	2150	1850	5000
509S	1500	1350	850	2050	2100	2150	5750
594H	1500	1500	850	2050	2150	2450	5900
594S	1500	1450	850	1600	2400	2150	5400
679H	1600	1600	850	2250	2250	2700	6300
679S	1600	1500	850	1800	2500	2400	5750
679W	1600	1500	850	1800	2700	2150	5750
792H	1800	1600	850	2400	2500	2800	6650
792S	1800	1500	850	2000	2750	2450	6150
906S	1800	1600	850	2000	2800	2800	6250
1019H	2000	1800	850	2700	2800	3000	7350
1019S	2000	1700	850	2150	3000	2800	6700
1132H	2000	1900	850	2700	2800	3300	7450
1132S	2000	1800	850	2150	3100	3000	6800
1132W	2000	1800	850	2150	3250	2800	6800
1274H	2150	2000	850	2700	3100	3300	7700
1274S	2150	1900	850	2150	3250	3100	7050
1415S	2150	2000	850	2150	3250	3400	7150

모듈형 공조기 표준 사이즈 (수평형 - 리턴팬 분리형)

구분	AHU(수평형 ,리턴팬분리)
구분	Mixing Filter Coil	SF	W	H	L
57S	1100	1200	950	1050	2300
85S	1200	1200	1200	1050	2400
85H	1200	1200	950	1250	2400
113H	1200	1200	950	1550	2400
113S	1200	1200	1200	1250	2400
113W	1200	1200	1450	1050	2400
170H	1200	1400	1200	1550	2600
170S	1200	1400	1450	1250	2600
226S	1200	1500	1500	1550	2700
283H	1250	1650	1500	1900	2900
283S	1250	1250	1800	1550	2500
340H	1250	1750	1600	2150	3000
340S	1250	1750	1750	1900	3000
340W	1250	1350	2100	1550	2600
425H	1300	1900	1850	2150	3200
425S	1300	1500	2150	1850	2800
509S	1300	2050	2100	2150	3350
594H	1400	2050	2150	2450	3450
594S	1400	1600	2400	2150	3000
679H	1450	2250	2250	2700	3700
679S	1400	1800	2500	2400	3200
679W	1400	1800	2700	2150	3200
792H	1500	2400	2500	2800	3900
792S	1500	2000	2750	2450	3500
906S	1500	2000	2800	2800	3500
1019H	1600	2700	2800	3000	4300
1019S	1600	2150	3000	2800	3750
1132H	1600	2700	2800	3300	4300
1132S	1600	2150	3100	3000	3750
1132W	1600	2150	3250	2800	3750
1274H	1650	2700	3100	3300	4350
1274S	1650	2150	3250	3100	3800
1415S	1650	2150	3250	3400	3800
