ACE Air-Handling Unit
실외기에서 냉매를 직접 직팽식 공조기(DX AHU)코일에 흐르게 함으로써 냉열원을 이용.
실외기에서 가열된 증기 및 물을 공조기코일에 흐르게 하여 함으로써 온열원을 이용
각 PART 별로 제작되기 때문에 설치 환경과 조건을 고려하여 다양한 부품 선정, 설계가 가능
SUPPLY / RETURN FAN- ACMA 인증 기본사양 - 고효율 Airfoil FAN- 옵션사항 : Backward / Plug Fan
FAN MOTOR- 프리미엄 모터 적용 - 삼상유도전동기- 보호등급 IP55 기본적용- 옵션사항 : 프리미엄모터 적용으로 인버터는 기본사양
DX COIL- 높은 내압성능 41kg/㎠ ↑ - 5/8, 1/2, 3/8(9ø), 1/4(7ø)Tube- 옵션사항 : 내염해방지 코팅
ELIMINATOR- 응축수 비산방지용 - ELIMINATOR 기본 채용
HUMIDIFIER- 무동력 자연 청정 기화식- Sol. Valve 기본 제공- 옵션사항 : 스팀 or 전극봉식 가습기
FILTERPRE- AFI 80% 이상MEDIUM- NBS 85% 이상- 옵션사항 : 무전원정전식, Bag filter / UVC Filter
CASING- 우레탄 단열 폼 - 고 압축강도/단열성능- 옵션사항 : Glass wool

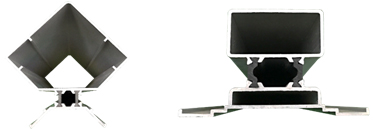

공조기 외곽 FRAME 및 PANEL과 PANEL 사이의 FRAME은이중 알미늄 Profile TYPE으로 내부와 외부의 FRAME은 Polyamide 재질의 단열재로 열전도에 대한 공기 저항층을 만들도록 하여 결로를 방지.
알루미늄(Aluminum) : 62.7 열전도율(㎉/mh℃) , Polyamid : 0.2(W/K*M)
난연성, 내마모성, 내열성을 가지고 있으며 강도가 우수하고, 내후성을 지닌다.
양극 산화 피막처리(KS D 8303) 하여 외관이 미려하고 산화 진행을 방지한다.
냉방능력 향상, 공기압 손실률 18%, 코일 내 수압 손실률 14%의 개선으로 에너지 절감
기존방식 대비 열 교환 효율 14% 향상, 내식성 향상
RoHS 규제에 맞추어 6대 유해 물질이 없는 친환경 자재를 사용함으로써 고객의 안전과 건강고려, 공인인증기관을 통해 꾸준히 관리

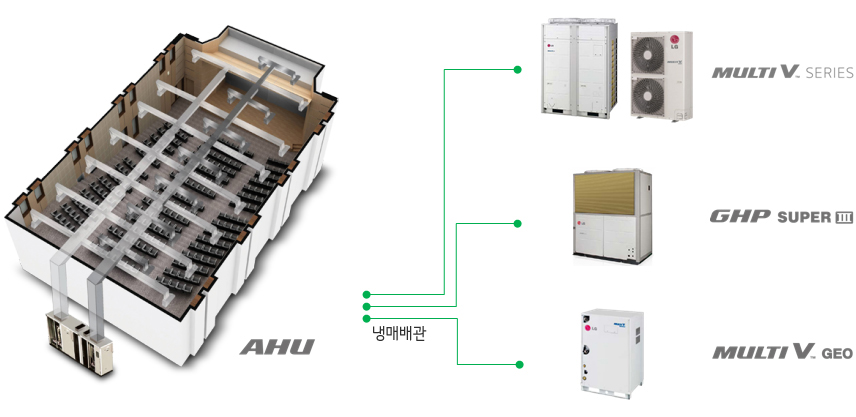

DX AHU + Multi V Series 는 공간 부하특성에 따라 다양한 실내기를 적용하여 하나의 통합제어 관리시스템으로 건물 전체에 대한 공조 Solution을 제공.
에이스냉동공조 AHU는 설계, 설치, 사용, 유지 관리, 서비스까지의 모든 과정에서 고객 가치를 지향한 진보된 기술력을 집약시킨 제품
고효율, 저소음Multi Plug팬 적용시 효율 타사 대비 7 ~ 13% 증가, 적용 팬 모터는 기존용 대비 19% 감소, 팬 소음 타사 대비 6 dB(A) 감소, 축적된 인버터 기술 적용
빠른 설치성AL MOLD / Rollforming Base 구조로 현장 조립 시간 30% 단축
고품질, 친환경 케이싱 강도 / 누설 / 열 차단 Eurovent, 1등급 기준 만족 (자체 테스트 기준), RoHS 준수 친환경 자재 사용
설치 면적 최소화타사 대비 바닥 면적 9% 축소, 장비 교체 시 편리한 반입, 설치
제품 신뢰성고효율기자재, AMCA, AHRI, ETL 등 주요 인증 획득
품질 보증AHU 및 열원 장비, 자동제어 일괄 보증
편리한 서비스국내 최대 서비스 네트워크 소속 엔지니어의 전문 서비스, 온라인 유지보수를 통한 에너지 관리, 유지보수철저한 품질 TEST를 통한 제품 출하.
| 항목 | 내용 | 측정단위 |
|---|---|---|
| 1 | 용량, 정압 | CMS.M.H / mmAq |
| 2 | 전력, 전압, 전류 | KW.V.A |
| 3 | 회전수 특정 | R.P.M |
| 4 | 진동 측정 | mm/s |
| 5 | 도막 두께 측정 | um |
| 6 | 소음 측정 | dB/A |
| 7 | 모터 온도, 베어링 온도, 공기 온도 | ℃ |
| 8 | 제원 측정(크기) | mm |
Impeller Setting, 선정 Point 수정 작업
Test 실시ANSI/ASHRAE 51 및 ANSI/AMCA 210 기준 으로 제작된 풍동 설비로 자체 Test 실시 (Test 항목 : 공기의 흐름 속도, 발전 압력, 전력 소비, 공기밀도 회전속도 및 효율성)
풍동설비 FanSetting ▶ 워밍 업
시험정압 Setting ▶
모든 상태 값 순시 측정 ▶
Test Report 출력R&D 기술력과 품질관리 및 SVC Network를 통해 차별화된 고객 가치를 제공.
