VOC

VOC 제거 장치

휘발성유기화합물제거장치

기술 개요 및 작용 원리

흡착농축식 + 연소식 시스템

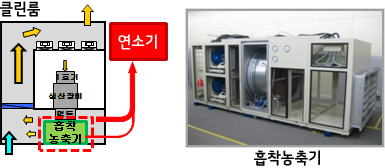

유니트 형

국부 집중 처리 및 희석 제거용(소형 현장)(처리 풍량 : 5k ~ 30k CMH)


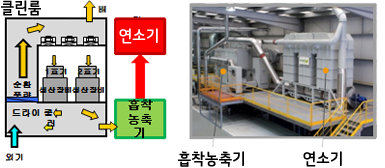

플랜트 형

대공간 처리용(처리 풍량 : 40k ~ 200k CMH)


  • 귀사에서 취급하는 제품은 유니트 형 VOC 제거 유닛
  • 귀사 SCOPE는 흡착 농축기에 한함(연소기, 회수기는 수요자 SCOPE)
  • 유니트 형 VOC 제거 유닛을 사용하게 될 경우, 운전 비용이 저렴하며, 효율이 뛰어남(VOC제거률 90% 이상)
  • 유니트 형은 ROOM 안의 공기를 정화시키므로 별도의 외기 공급이 필요하지 않아 냉,난방 시에 에너지를 절약할 수 있음.

제품 구성 및 사양

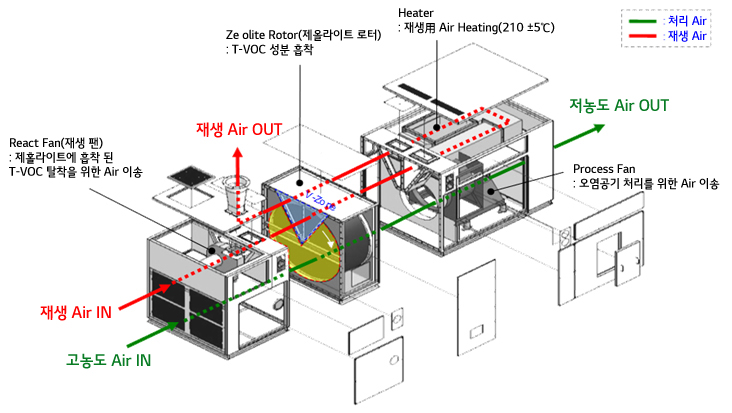

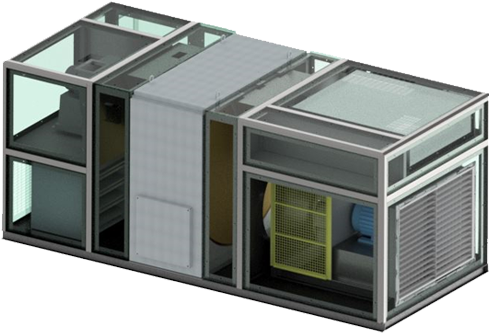

제품 형태 및 전개도

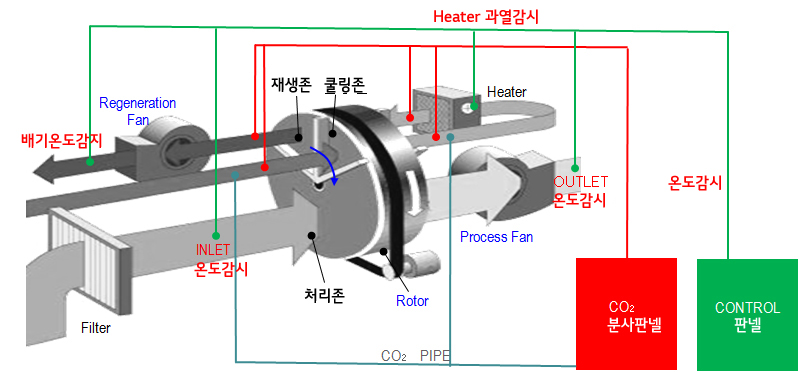

제품 구성(P&ID)

  • 처리존(Process Zone) : 공기중의 T-VOC가 제올라이트에 흡착
  • 재생존(Desorption Zone) : 제올라이트에 흡착 농축 된 VOC를 고온의 열(210℃)로 날려보냄.
  • 쿨링존(Cooling Zone) : 고온 탈착으로 인해 뜨거워진 재생존을 CR 內 공기로 냉각, 냉각에 사용 된 공기는 1차로 예열되고(110℃), Heater를 통해 2차 승온(210℃)되어 Rotor 재생에 사용 됨.

Rotor의 제거 대상 VOC 항목

VOC 항목 목록
구분 분자량(MW) 탄소수(C) ppb ppm ppmC
Acetone 58.1 3 12 0.012 0.0036
IPA 60.1 3 141 0.141 0.423
1-Ethoxy-2-propanol 104.15 5 26 0.026 0.13
Toluene 92.1 7 8 0.008 0.056
Butyl acetone 116.2 6 7 0.007 0.042
Methyl 3-methoxypropionate 118.13 5 81 0.081 0.405
PGMEA 132.2 6 4484 4.484 26.904
y-Butyrolactone 86.1 4 30 0.03 0.12
Cyclohexanone 98.1 6 147 0.147 0.882
2-Butoxy ethanol 118.2 6 27 0.027 0.162
3-Methoxybutyl acetate 146.18 7 606 0.606 4.242
NMP 99.1 5 31 0.031 0.155
Diethylene glycol diethyl ether 162.23 8 23 0.023 0.184
      5623 ① 5.623 ② 33.741
VOC 항목 목록
VOC MIXTURE INLET(ppm C) OUTLET(ppm C)
Name Mw
Acetone 58.1 0.0036
IPA 60.1 0.423
1-Ethoxy-2-propanol 104.2 0.130
Toluene 92.1 0.056
Butyl acetone 116.2 0.042
Methyl 3-methoxypropionate 118.13 0.405
PGMEA 132.2 26.904
y-Butyrolactone 86.1 0.120
Cyclohexanone 98.1 0.882
2-Butoxy ethanol 118.2 0.162
3-Methoxybutyl acetate 146.2 4.242
NMP 99.1 0.155
Diethylene glycol diethyl ether 162.2 0.184
TOTAL 33.741 ① 3.374
VOC 항목 목록
VOC MIXTURE INLET(ppm C) OUTLET(ppm C)
Name Mw
Acetone 58.1 0.012
IPA 60.1 0.141
1-Ethoxy-2-propanol 104.2 0.026
Toluene 92.1 0.008
Butyl acetone 116.2 0.007
Methyl 3-methoxypropionate 118.13 0.081
PGMEA 132.2 4.484
y-Butyrolactone 86.1 0.030
Cyclohexanone 98.1 0.147
2-Butoxy ethanol 118.2 0.027
3-Methoxybutyl acetate 146.2 0.606
NMP 99.1 0.031
Diethylene glycol diethyl ether 162.2 0.023
TOTAL 5.623 ② 0.562
  • LG 디스플레이 납품처의 제거 VOC LIST
  • ① 항목 VOC 5.623 ppm -> 0.562 ppm 제거
  • ② 항목 VOC 33.741 ppm C -> 3.374 ppm C 제거
  • 전체 VOC 제거율 : 90%

제품사양

제품사양 목록
구분 200 CMM 250 CMM 350 CMM 비고
1. Dimension 1,290 x 3,150 x 1,300 1,440 x 3,150 x 1,400 1,565 x 3,580 x 1,507 W(mm) x L(mm) x H(mm)
2. 전원 사양 Φ3 x 208v x 60Hz Φ3 x 208v x 60Hz Φ3 x 208v x 60Hz
3. Process Fan & Motor 풍량 200 CMM ±5% 250 CMM ±5% 350 CMM ±5%
Motor 11 kW(2Pole) 15 kW(2Pole) 15 kW(2Pole)
4. React Fan & Motor 풍량 10 CMM ±5% 12.5 CMM ±5% 15 CMM ±5%
Motor 1.5 kW(2Pole) 1.5 kW(2Pole) 2.2 kW(2Pole)
5. 재생 히터 18 kW 23 kW 26 kW 재생온도 210±5%
6. 운전 차압 설계기준 대비 운전 기준값 설계기준 대비 운전 기준값 설계기준 대비 운전 기준값 Filter, Rotor, Damper 등
7. 운전중 소음 85dB(A) 이하 85dB(A) 이하 90dB(A) 이하 장비에서 1m 이격 측정
8. 장비 진동 6mm/s 이하 6mm/s 이하 6mm/s 이하 Fan, Control Panel, Base 등
9. 자동제어 PLC 제어 PLC 제어 PLC 제어 장비 일체형 Control Panel
10. S-MARK 인증 O O X 인증서 취득
11. Rotor Maker 서부기연(일본) 문터스 Rotor 선정가능
12. 기타 전력량계 구성 전압, 전류, 전력량 Display
점검구 및 점검등 구성 장비 내부 점검등 및 점검창 설치
MVD, PRD Damper 구성 비상시 및 장비정지시 장비 밀폐
PLC 개별 Card 교체형 LS산전
Rotor 유지관리 Rotor 교체 가능한 구조 적용
Part 구성 승인도면 및 반입 여건 기준
